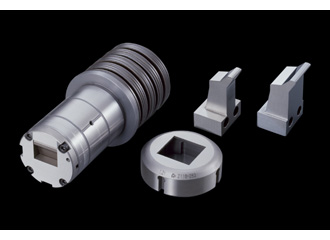

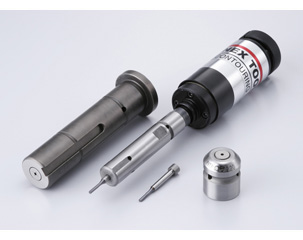

Dao cối đột sử dụng cho máy CNC Amada
Thương hiệu:
Amada
Mã sản phẩm
021
Liên hệ
Mô tả sản phẩm
I. Chú thích: Tiêu chuẩn chung của Amada
1. Độ dài ruột dao: A/B = 207mm; C = 96mm; D = 84mm; E/F = 85mm;
2. Mức độ mài ruột tối đa theo hãng là 2mm, trên thực tế là 5mm. Khi mài ngắn đi bao nhiêu thì sẽ căn độ dài (A/B) hoặc kê tấm đệm (C/D/E/F) dầy bấy nhiêu cho ruột;
3. Độ cao cối: A/B/C/D/E = 30mm; F = 35;
4. Mức độ mài cối tối đa theo hãng là 1mm, trên thực tế là 2mm. Khi mài thấp đi bao nhiêu thì kê tấm đệm dầy bấy nhiêu cho cối;
5. Chiều cao cả bộ dao tính từ lưỡi (bỏ gạt phôi) cho đến đáy dao (điểm tiếp xúc của búa đột): A/B = 207.5mm; C = 208; D = 209; E/F = 210;
II. Thời gian giao hàng và giá cả chi tiết theo từng đơn có số lượng chủng loại cụ thể
III. Quy trình thực hiện như sau:
1. Kiểm tra, đo đạc tổng thể để phân loại từng chi tiết: mài phẳng, mài tròn giật cấp, cắt dây doa khe hở,...;
2. Xác định độ mòn thực tế để qui định mức mài;
3. Đo độ cao sau khi mài;
4. Lắp thành bộ, đo đạc, căn chỉnh chiều cao;
5. Chế tạo các tấm đệm phù hợp cho từng dao;
6. Lắp dao vào máy chạy thử sản phẩm, theo tiêu chuẩn khe hở cối như sau:
6.1. Thép thường: 0.8-1.6mm khe hở cối là 0.15-0.3mm; 1.6-2.3mm là 0.3-0.4; 2.3-3.2mm là 0.4-0.6mm; 3.2-4.5mm là 0.6-0.9mm; 4.5-6mm là 0.9-1.2mm;
6.2. Nhôm: 0.8-1.6mm là 0.15-0.3mm; 1.6-2.3mm là 0.3-0.4mm; 2.3-3.2mm là 0.4-0.5mm; 3.2-4.5mm là 0.5-0.7mm; 4.5-6mm là 0.7-1.0mm;
6.3. Inox: 0.8-1.6mm là 0.2-0.35mm; 1.6-3.2mm là 0.4-0.5mm; 2.3-3.2mm là 0.5-0.7mm; 3.2-4.5mm là 0.7-1.2mm. Không nên đột inox giải 4.5-6mm trên máy đột CNC.
6.4. Lỗ nhỏ nhất để đột tính theo công thức: Thép thường và Nhôm là độ dầy tôn x 1.0; Inox là độ dày tôn x 2.0. Ví dụ inox 1mm x 2.0 = 2mm là chu vi lỗ đột nhỏ nhất;
7. Xử lý lại dao theo qui trình trên nếu không đạt độ via sản phẩm hoặc chưa đứt phôi;
8. Vệ sinh, đóng hộp và kiện gửi cho khách đưa vào sử dụng.
MÔ TẢ SẢN PHẨM
DANH MỤC HÀNG CÓ SẴN
Bao gồm 4 loại dao cơ bản: Dao tròn – RO; Dao chữ nhật – RE; Dao vuông – SQ
Dao ô van – OB; Các loại dao đặc biệt sẽ có ký hiệu riêng
Kích thước dao được chia thành 5 loại: A; B; C; D; E
Ví dụ: RO1.1(0.2)/A – Loại dao tròn 1.1, khe hở cối 0.2, kích thước A
- RO1.1(0.2)/A
- RO1.3(0.25)/A
- RO1.4(0.35)/A
- RO1.5(0.3)/A
- RO1.8(0.15)/A
- DẤU RO2/A
- CHÙM RO2/2X3-6(0.2)/B
- RO2(0.2)/A
- RO2(0.2)/A
- RO2(0.3)/A
- RO2.13(0.25)/A
- RO2.5(0.15)/A
- RO2.6(0.25)/A
- RO2.8(0.15)/A
- VUỐT XUỐNG M3(T=1.0)/B
- VUỐT NÊN M5(T=1.0)/B
- VUỐT NÊN M6(T=1.0)/B
- RO3(0.35)/A
- RO3(0.3)/A
- RO3(0.25)/A
- RO3(0.15)/A
- RO3.02(0.15)/A
- RO3.2(0.2)/A
- RO3.2(0.3)/A
- RO3.3(0.2)/A
- RO3.4(0.25)/A
- RO3.5(0.2)/A
- RO3.8(0.2)/A
- RO4(0.3)/A
- RO4(0.3)/A
- RO4(0.3)/A
- RO4.2(0.1)/A
- RO4.3(0.25)/A
- RO4.5(0.1)/A
- RO4.8(0.2)/A
- RO5(0.2)/A
- RO5(0.3)/A
- RO5(0.3)/A
- RO5(0.3)/A
- RO5(0.35)/A
- RO5.1(0.4)/A
- RO5.2(0.15)/A
- RO5.2(0.2)/A
- RO5.3(0.2)/A
- RO5.4(0.25)/A
- RO5.5(0.25)/A
- LỤC ECU M6(0.2)/A
- LỤC HE9.1(0.2)/B
- RO6(0.3)/A
- RO6(0.3)/A
- RO6(0.3)/A
- RO6.2(0.2)/A
- RO6.3(0.2)/A
- RO6.5(0.2)/A
- RO6.8(0.2)/A
- RO7(0.3)/A
- RO7.3(0.2)/A
- RO7.5(0.35)/A
- RO7.6(0.25)/A
- RO8(0.2)/A
- RO8(0.2)/A
- RO8(0.3)/A
- RO8(0.3)/A
- RO8(0.4)/A
- RO8.1(0.25)/A
- RO8.2(0.2)/A
- RO8.3(0.2)/A
- RO9(0.2)/A
- RO9(0.2)/A
- RO9(0.75)/A
- RO9.6(0.25)/A
- RO9.8(0.2)/A
- RO10(0.15)/A
- RO10(0.2)/A
- RO10(0.2)/A
- RO10(0.2)/A
- RO10(0.25)/A
- RO10(0.3)/A
- RO10(0.3)/A
- RO10(0.3)/A
- RO10.5(0.3)/A
- RO11(0.3)/A
- RO11(0.4)/A
- RO11(0.4)/A
- RO11.5(0.2)/A
- RO11.5(0.2)/A
- RO12(0.2)/A
- RO12(0.4)/A
- RO12.2(0.2)/A
- RO12.3(0.2)/A
- RO12.5(0.2)/A
- RO12.5(0.25)/A
- RO12.7(0.2)/A
- RO12.8(0.2)/A
- RO13(0.15)/B
- RO13(0.2)/B
- RO13(0.25)/B
- RO13(0.3)/B
- RO13(0.5)/B
- RO13(0.9)/B
- RO13.2(0.25)/B
- RO13.5(0.2)/B
- RO14(0.4)/B
- RO14(0.5)/B
- RO15(0.2)/B
- RO15(0.3)/B
- RO15(0.3)/B
- RO15(0.35)/B
- RO16(0.15)/B
- RO16(0.4)/B
- RO16(0.6)/B
- RO16.5(0.3)/B
- RO17(0.2)/B
- RO17(0.2)/B
- RO17(0.25)/B
- RO17(0.3)/B
- RO17(0.35)/B
- RO18(0.15)/B
- RO18(0.2)/B
- RO18(0.25)/B
- RO18(0.3)/B
- RO18.5(0.4)/B
- RO19(0.2)/B
- RO19(0.3)/B
- RO19(0.3)/B
- RO19(0.3)/B
- RO19(0.4)/B
- RO19.5(0.3)/B
- RO20(0.2)/B
- RO20(0.3)/B
- RO20(0.4)/B
- RO20(0.4)/B
- RO20(0.4)/B
- RO20(0.4)/B
- RO20.5(0.5)/B
- RO21(0.2)/B
- RO21(0.25)/B
- RO21(0.3)/B
- RO21(0.3)/B
- RO21(0.4)/B
- RO22(0.15)/B
- RO22(0.2)/B
- RO22(0.25)/B
- RO22(0.3)/B
- RO22(0.35)/B
- RO22.5(0.3)/B
- RO23(0.25)/B
- RO23(0.25)/B
- RO23(0.3)/B
- RO23.5(0.3)/B
- RO24(0.2)/B
- RO24(0.3)/B
- RO24(0.3)/B
- RO24.5(0.2)/B
- RO25(0.3)/B
- RO25(0.3)/B
- RO25(0.5)/B
- RO25.5(0.3)/B
- RO26(0.25)/B
- RO26(0.25)/B
- RO26(0.3)/B
- RO26(0.3)/B
- RO26(0.3)/B
- RO26.5(0.3)/B
- RO27(0.2)/B
- RO27(0.3)/B
- RO27(0.3)/B
- RO27(0.35)/B
- RO27.5(0.3)/B
- RO28(0.2)/B
- RO28(0.2)/B
- RO28(0.3)/B
- RO28(0.3)/B
- RO29(0.3)/B
- RO29(0.8)/B
- RO30(0.15)/B
- RO30(0.15)/B
- RO30(0.3)/B
- RO30(0.3)/B
- RO30(0.5)/B
- RO30.5(0.4)/B
- RO31(0.2)/B
- RO31(0.3)/B
- RO31(0.3)/B
- RO31.5(0.3)/B
- RO34(0.3)/C
- RO35(0.3)/C
- RO36(0.15)/C
- RO37(0.3)/C
- RO38(0.5)/C
- RO39(0.2)/C
- RO40(0.3)/C
- RO41(0.5)/C
- RO42(0.3)/C
- RO43(0.3)/C
- RO44(0.3)/C
- RO46(0.2)/C
- RO48(0.3)/C
- RO49(0.3)/C
- RO50(0.3)/C
- RO60(0.25)/D
- RO70(0.6)/D
- RO80(0.3)/D
- RE3X10(0.2)/A
- RE3X10(0.5)/A
- RE3X10(0.3)/B
- RE3X16(0.25)/B
- RE3X30(0.5)/B
- RE4X10(0.4)/A
- RE4X16(0.3)/B
- RE5X20(0.3)/B
- RE5X20(0.3)/B
- BO GÓC RE5X30(0.15)/B
- GÂN TRƯỢT RE5X30/B
- RE5X30(0.6)/B
- RE5X30(0.4)/B
- RE5X30(0.5)/B
- RE5X30(0.6)/B
- RE5X30(0.3)/B
- RE5X50(0.3)/C
- RE5X50(0.6)/C
- RE5X80(0.2)/D
- RE5X80(0.3)/D
- CHỚP 13X80(0.3)/D
- RE8X16B3(0.3)/B
- SQ3(0.3)/A
- SQ3(0.3)/A
- SQ4(0.3)/A
- SQ5(0.3)/A
- SQ5(0.3)/A
- SQ6(0.2)/A
- SQ7(0.2)/A
- SQ7(0.2)/A
- SQ8(0.3)/B
- SQ10(0.2)/B
- SQ10(0.2)/B
- SQ10(0.25)/B
- SQ11(0.3)/B
- SQ13(0.2)/B
- SQ14(0.3)/B
- SQ15(0.3)/B
- SQ15R1.1(0.2)/B
- SQ17(0.2)/B
- SQ18(0.2)/B
- SQ19(0.2)/B
- SQ19(0.2)/B
- SQ22(0.3)/B
- OB1.5X30(0.2)/B
- OB3X12(0.3)/A
- OB3X20(0.2)/B
- OB3X30(0.2)/B
- OB4X8(0.3)/A
- OB4.5X31.2(0.3)/B
- OB5X10(0.25)/A
- OB5X10(0.35)/A
- OB5X15(0.2)/B
- OB5X20(0.3)/B
- OB5X20(0.4)/B
- OB5X30(0.2)/B
- OB5X30(0.3)/B
- OB8.4X14.6(0.4)/B
- OB9X25(0.2)/B
- OB9.8X28.3(0.5)/B
- OB10X20(0.3)/B
- OB10X30(0.4)/B
- OB10.7X26.4(0.25)/B
- OB19.4X31.5(0.3)/B
